大型電力變壓器由于等效短路阻抗過大，采用電容補償新方法， 此補償通流方法在提高試驗電流時，降低了對試驗電源輸入功率的要求。

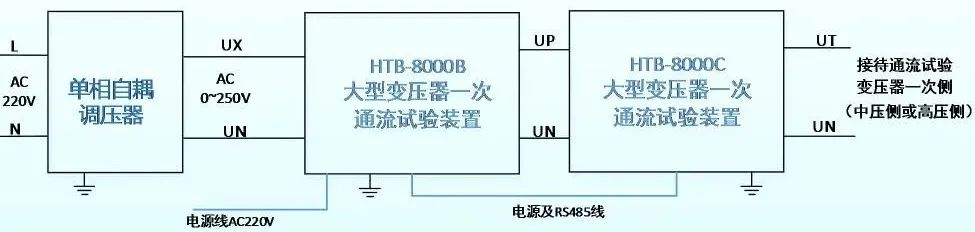

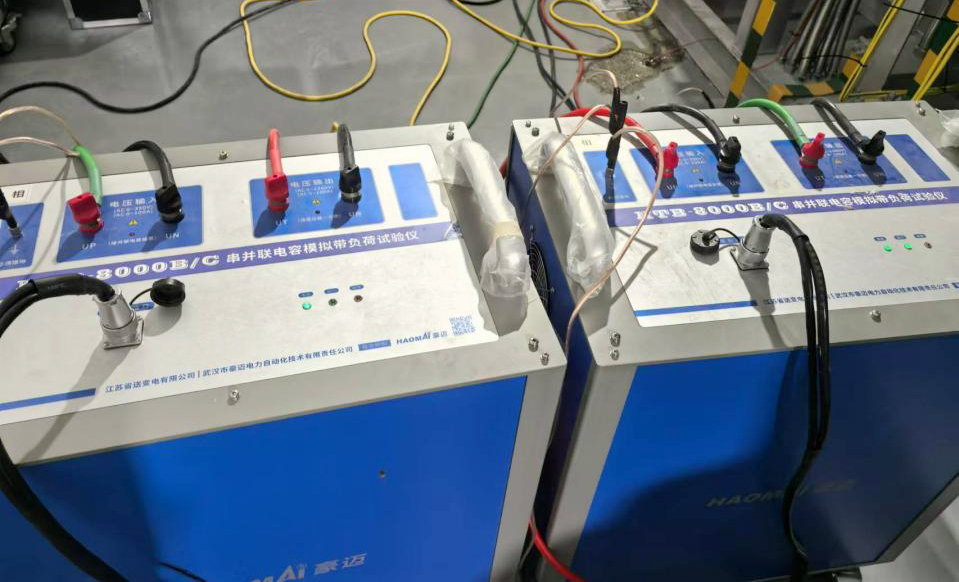

通流試驗裝置接線： 將三相電源A相連接HTB-8000B、HTB-8000C串接為A相輸出，B/C兩相同理。 HTB-8000B接入工作電源AC220V（10A），HTB-8000B與HTB-8000C通過電源與通訊共用航插線連接，各相之間無其他物理連接，系統輸出接入變壓器的通流側。

HTB-8000B： 具有獨立控制電源(AC220V)，人機界面操作，電容器組投切控制，整體裝置核心控制系統。

試驗過程中若出現異常先計算裝置輸出時實際短路阻抗（輸出電壓除以輸出電流）與理論參數短路阻抗，確保參數設置正確。 下面介紹可能遇到的問題及處理方法：

1）有輸出電壓無輸出電流

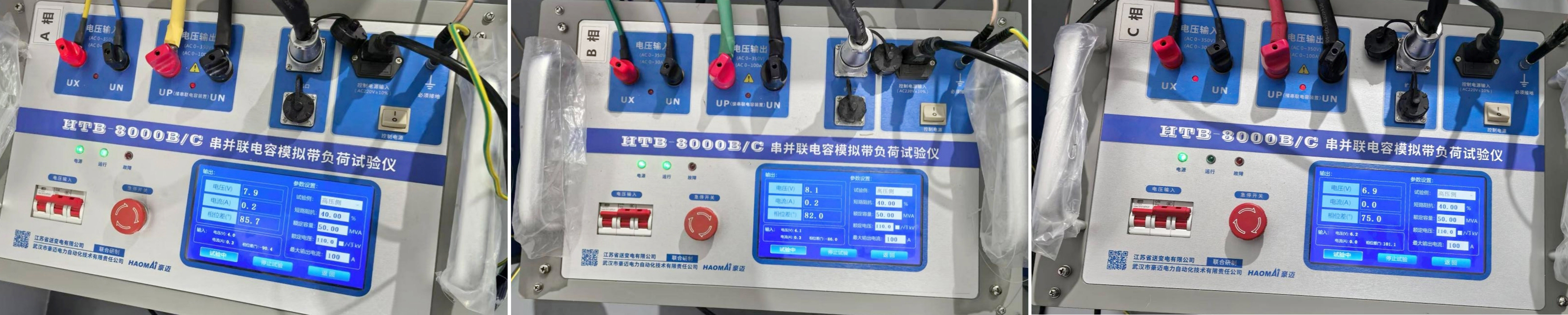

高壓側注流模擬帶負荷試驗時，升壓注流過程中，A、B相有電流輸出，C相沒有。

原因： C相未接入變壓器回路導致C相無法補償，沒有電流輸出。 查找C相注流點及C相的N線接地處。

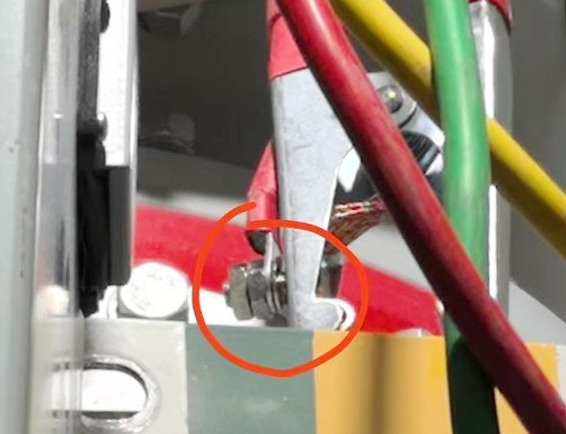

①查找注流點，發現夾子與導線未連接。 接好后重新注流，C相仍無電流。

②將HTB-8000C的B、C相輸出線互換。

B相（實際為C相）有電流，C相（實際為B相）無電流。 判斷注流點A、B、C正常，問題在N線接地處。

③將B、C相輸出線恢復正常，輸出N線互換。 B相無電流，C相有電流，判斷C相輸

出N線夾地排接地點不通，更換接地點后解決問題。

2）輸入電流過大，可以加到接近預設值但無法加到預設電流值

檢查變壓器檔位，根據變壓器銘牌，確認該檔位下參考電壓與短路阻抗數值是否設置正確，若正確則優先更換短接點排除一次回路問題，然后檢查設備三根N線接地是否可靠，變壓器中性點接地是否可靠。

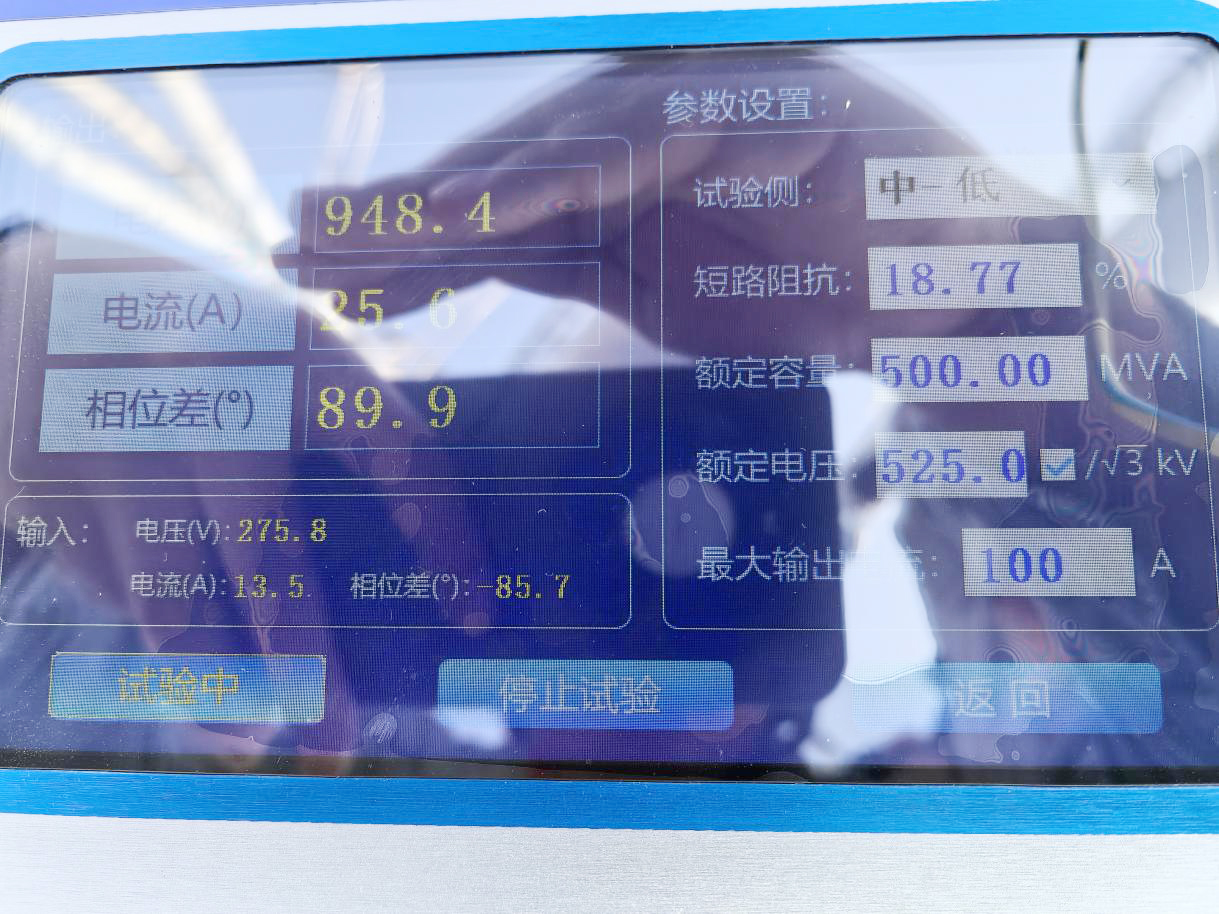

3）確認回路無問題，參數設置無問題，但實際短路阻抗與理論短路阻抗不一致

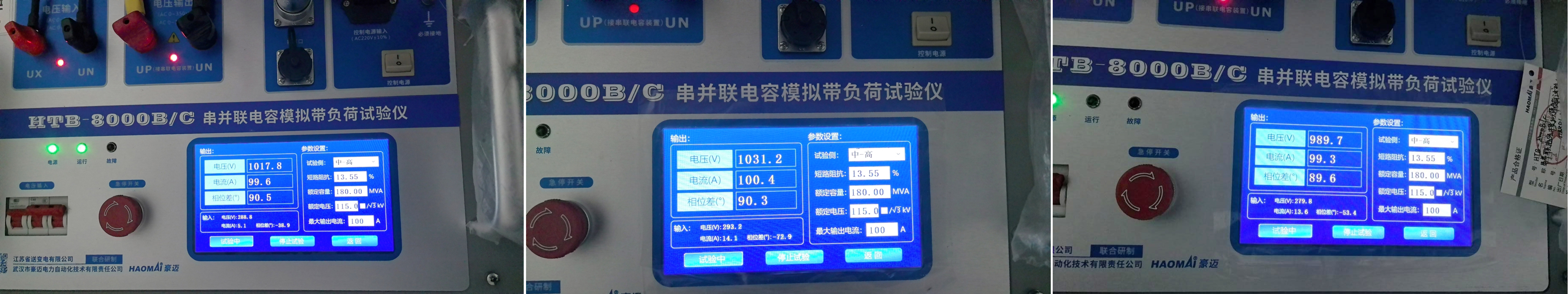

下圖中某220kV變電站1號主變做完試驗，只更換主變間隔切換2號主變后無法升流，且2號主變中對低正常，中對高(短路阻抗14.09%)異常。 計算此時實際輸出的短路阻抗推算出短路阻抗參數，與輸入的銘牌參數比較，判斷是大或小，然后相加取中間值，直至（13.55）達到方案預定電流值。
