隨著大規模配網建設的不斷深入，配電自動化技術在業界得到廣泛關注與應用。 配電自動化是綜合利用現代計算機、通信、電子、自動控制等技術，對配電網設備進行遠方實時監視和控制，做到“快定位，速隔離”，以優化電網運行和管理，提高電力系統運行可靠性，減少停電時間，改善電能質量，提升供電服務質量。

某供電公司前期已經在實際線路中安裝配電終端，現需要對主站FA策略進行測試。 根據客戶需求，提供配電之星-P2200 配電自動化終端測試儀、WDS-3 配電開關模擬試驗盒，在注入故障電流前給終端注入正常工作電流。

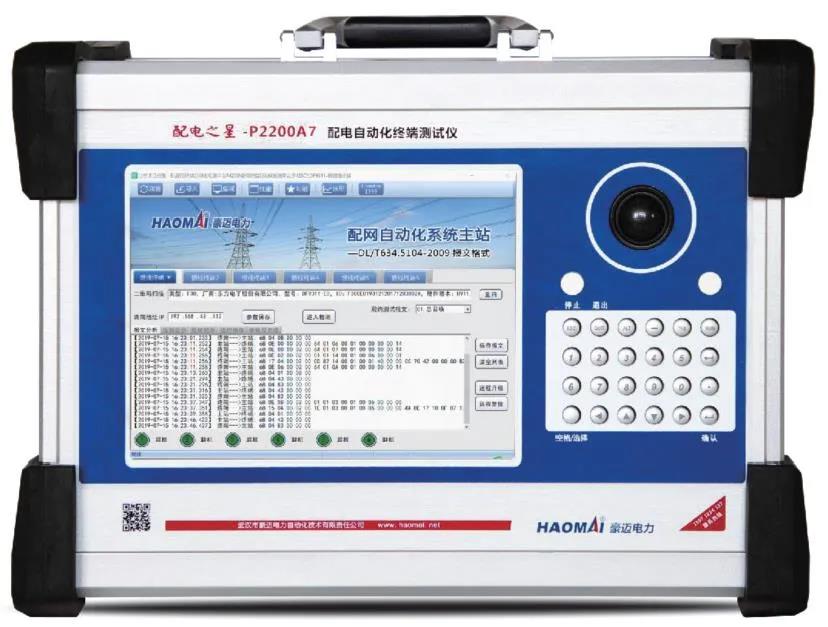

△ 配電之星-P2200 配電自動化終端測試儀

驗證城東16線配電自動化終端、通信光纖及其設備、主站等配網設備在正常情況下的用戶檢測、數據采集和運行優化，以及事故狀態下的故障檢測、故障隔離和恢復供電的饋線自動化功能。

城東16線饋線自動化測試，采用終端注入法，現場分別模擬緯三路01分段開關與正陽南路02分段開關之間發生瞬時短路故障、緯三路01分段開關與正陽南路02分段開關之間發生永久短路故障、正陽南路02分段開關與正陽路03聯絡開關之間發生瞬時短路故障、正陽南路02分段開關與正陽路03聯絡開關之間發生永久短路故障，驗證配電系統饋線自動化的正確性。

△ 試驗線路運行方式

1、緯三路01分段開關與正陽南路02分段開關之間瞬時故障

試驗開始前使用配電之星-P2200 記錄02號開關正常跳閘完成時間T1，重合閘完成時間T2，永跳完成時間T3。

故障注入：

1）在待測線路02號開關、03號開關中注入正常電流負荷值（0.15A），持續到約定時間（GPS時間）。

2）02號開關中注入17A（大于02號開關保護定值16.67A）的電流值，03號開關中注入0.15A，其中02號開關處的配電之星-P2200持續時間到02號開關分閘完成，03號開關處的配電之星-P2200 持續時間為T1。

3）02號開關不給電流值直到重合閘完成，03號開關不注入電流值，持續時間T2。

4）02號開關、03號開關中注入正常電流負荷值（0.15A）。

2、緯三路01分段開關與正陽南路02分段開關之間永久故障

故障注入：

1）在待測線路02號開關、03號開關中注入正常電流負荷值（0.15A），持續到約定時間（GPS時間）。

2）02號開關中注入17A（大于02號開關保護定值16.67A）的電流值，03號開關中注入0.15A，其中02號開關處的配電之星-P2200持續到02號開關分閘完成，03號開關處的配電之星-P2200 持續時間為T1。

3）02號開關不注入電流值直到重合閘，03號開關不注入電流值，持續時間T2。

4）02號開關中注入17A的電流值，03號開關中注入0.15A，其中02號開關處的配電之星-P2200 持續到02號開關永跳分閘完成，03號開關處的配電之星-P2200 持續時間為T3。

故障策略：

3、正陽南路02分段開關與正陽路03聯絡開關之間瞬時故障

故障注入：

1）在待測線路02號開關、03號開關中注入正常電流負荷值（0.15A），持續到約定時間（GPS時間）。

2）02號開關、03號開關中注入17A的電流值，其中02號開關處的配電之星-P2200 持續到02號開關分閘完成，03號開關處的配電之星-P2200 持續時間為T1。

3）02號開關不注入電流值直到重合閘，03號開關不注入電流值，持續時間T2。

4）02號開關、03號開關中注入正常電流負荷值（0.15A）。

4、正陽南路02分段開關與正陽路03聯絡開關之間永久故障

故障注入：

1）在待測線路02號開關、03號開關中注入正常電流負荷值（0.15A），持續到約定時間（GPS時間）。

2）02號開關、03號開關中注入17A的電流值，其中02號開關處的配電之星-P2200 持續到02號開關分閘完成，03號開關處的配電之星-P2200 持續時間為T1。

3）02號開關不注入電流值直到重合閘，03號開關不注入電流值，持續時間T2。

4）02號開關、03號開關中注入17A的電流值，其中02號開關處的配電之星-P2200 持續到02號開關永跳分閘完成，03號開關處的配電之星-P2200 持續時間為T3。

故障策略：

試驗過程中發現正陽南路02分段開關無法通過主站進行遙控合分 ， 通過配電之星-P2200 模擬主站進行遙控分合，發現繼電器可以動作但測試儀開入沒有采集到， 逐步排查后發現是端子虛接。 配電之星-P2200 模擬主站功能可隨時對終端進行操作，無需人工參與，方便現場人員快速處理現場故障，加快檢修速度。
