新聞中心

企業新聞

變電站二次回路無線遙測核相及帶負荷測試

發布時間：2020/10/15武漢市豪邁電力自動化技術有限責任公司

‍?隨著智能變電站的逐步推廣與應用，其檢修維護工作也隨之增加。智能變電站組網方式區別于傳統綜合自動化變電站，過程層采用戶外智能組件柜，站內電壓電流均由智能組件柜內合并單元進行數據采集、轉換、傳輸。

傳統綜合自動化變電站極性測試采用伏安表，一個接口采集電壓，另一接口采集電流進行極性測試，只需在保護屏即可取得交流電壓與交流電流的模擬量。但智能變電站中，電壓電流等模擬量在經過模數轉換之后，以數字量的形式進入保護裝置，在保護屏不能實現電壓電流的雙路模擬量采集。通常電壓采集點與電流采集點相距較遠，對電流進行極性測試時非常不便。

目前二次人員在進行核相時，主要采用長距離接線方式，分別在兩處PT端子箱處采集母線的模擬電壓，通過長電纜連接到傳統相位儀，工作量多且程序繁雜，可能存在安全隱患。

為解決以上問題，武漢豪邁電力根據電力系統變電站二次測試需求，特別是智能變電站二次模擬量分布測量需求，自主研發出YD-300E 智能無線遙測伏安相位儀，通過無線通訊方式使分布在不同位置的兩臺核相儀同步采樣，并將兩臺核相儀的數據匯總至同一處進行對比，在現場實際應用中能夠大大減少測試人員的工作量，避免因大量的接線工作造成測試過程出錯，解決了變電站現場實際難題，可應用于智能變電站和綜合自動化變電站。

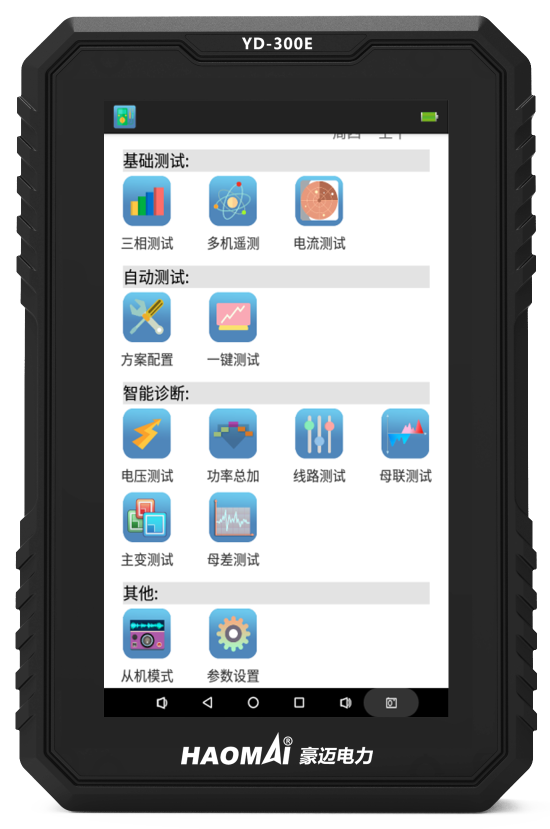

作為一款先進的智能化多功能測試儀，YD-300E 包含測試主機和從機，主機自帶7寸電容觸摸屏，運行Android系統，內置大容量鋰電池，通過U盤進行數據導入和導出，可實現功能包括：

基礎測試 ：三相測試、多機遙測、電流測試；

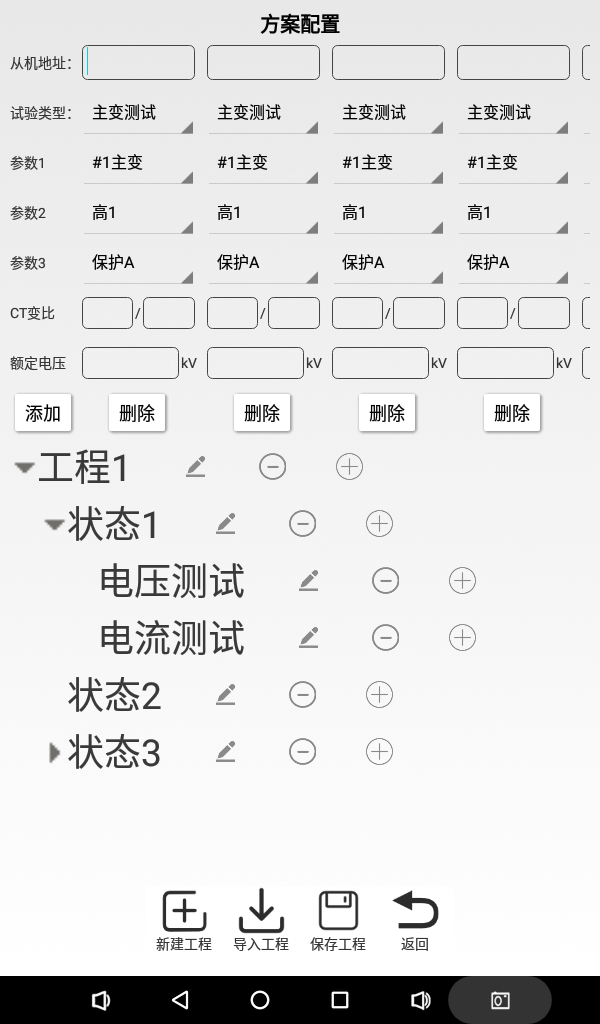

自動測試 ：一鍵測試；

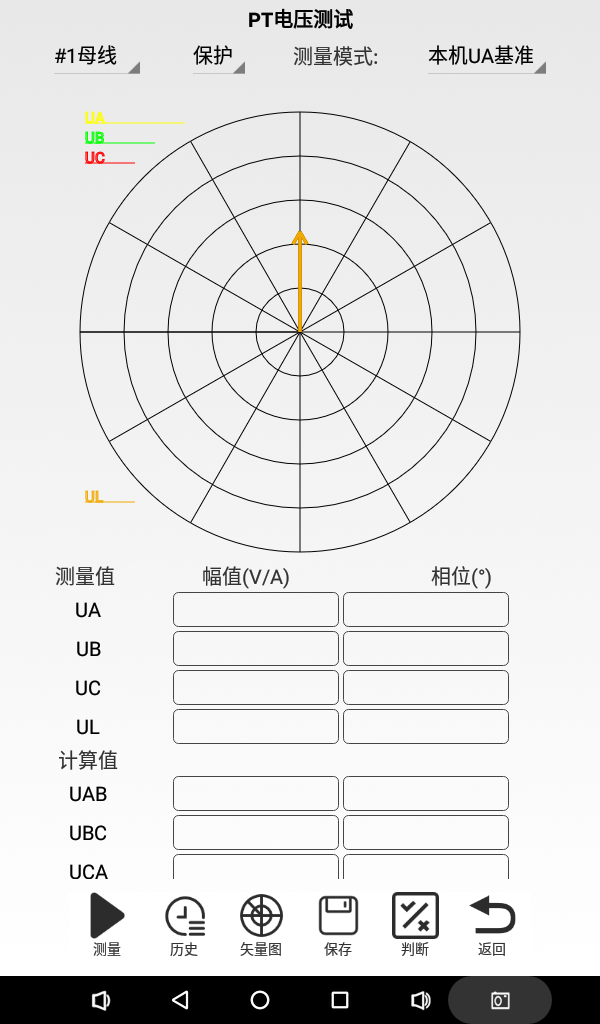

智能診斷 ：電壓測試、功率總加、線路測試、母聯測試、主變測試、母差測試；
從機模式測試 ：從機測試儀無顯示屏，主要實現數據采集和上傳，自帶microUSB接口，可外接顯示屏，通過顯示屏上的APP，完成主機實現功能。

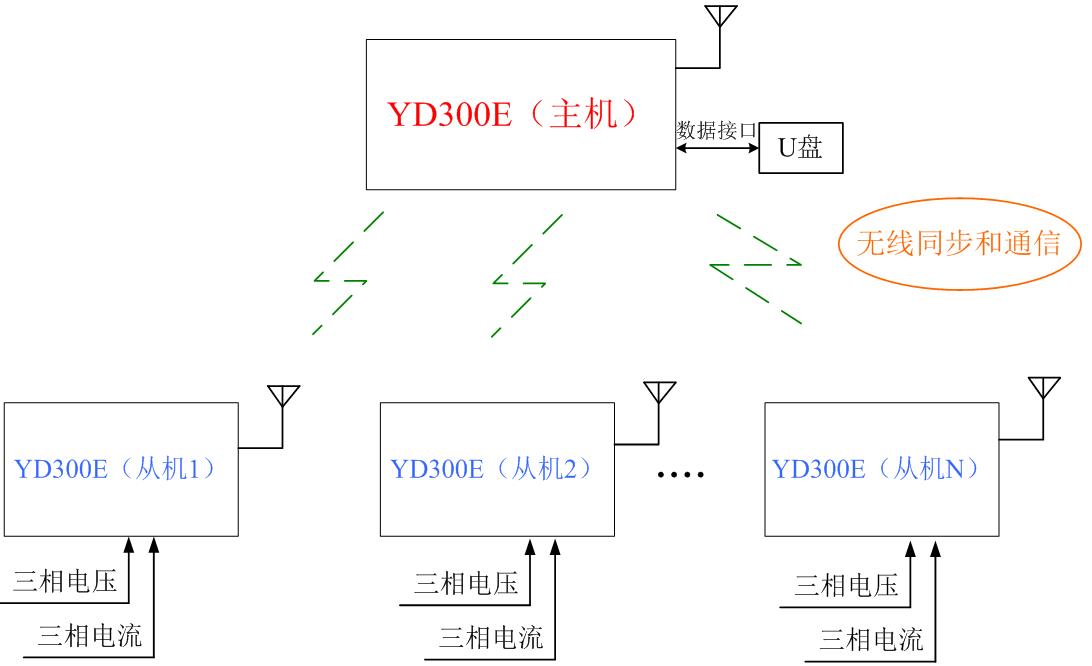

△ 多機遙測原理圖

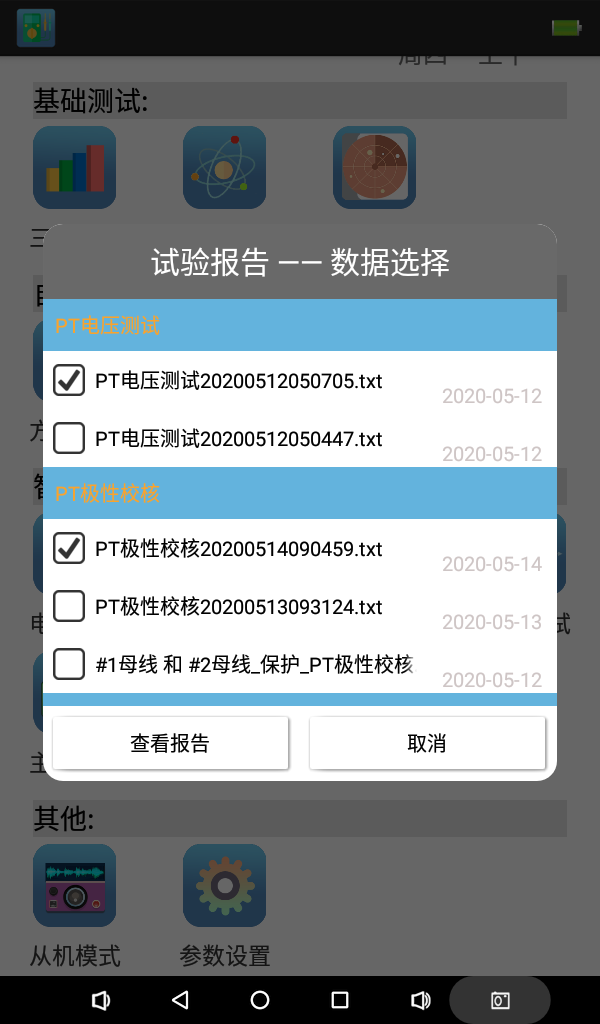

YD-300E 智能無線遙測伏安相位儀具備三相同步測試功能，可測量三相電壓、電流幅值、相位、有功、無功、矢量圖、頻率、相位等，可以多機無線遙測，實現遠距離無線同步測量，相位誤差≤0.5°，多臺YD-300E 可同時測量多路電壓，多路電流的幅值和相位。同時，設備具備智能診斷與自動測試功能，可以從交流二次錯接線分析，二次電壓電流回路共地點或不共地點，均能準確測量電壓電流幅值和相位。按照不同測試項目選擇相應功能模塊進行試驗，如電壓測試、功率總加、線路測試、母聯測試、主變測試、母差測試等，全面檢測PT和CT二次回路，智能判斷交流二次回路正確性，并自動生成試驗報告。
