?隨著智能變電站的快速建設，智能變電站內設備眾多，智能化程度高，設備的操作流程變得更加復雜，運維人員工作量大幅增加，現有智能變電站控制方式已經不能滿足當下電網發展及運維要求。 根據國家電網最新規范標準，盡量減少誤操作，智能變電站隔離開關須具備遙控功能但操作后需人工至現場檢查設備狀態。
智能變電站“一鍵順控”技術可代替人工現場核驗，由系統自動核對操作前設備運行狀態，精簡操作流程，提高變電站電氣操作的準確性、有效性及快捷性，減輕運維人員的工作強度，提升電網設備倒閘操作安全水平。
目前部分智能變電站的監控系統無法通過軟件升級方式擴展順控功能，難以滿足順控需求，故需要對變電站進行順序控制系統改造，新增變電站隔離開關、微動開關（刀閘位置雙確認）、后臺監控主機、獨立順控主機、獨立智能防誤主機。 即在站內新裝刀閘行程微動開關及綜合測控裝置，接入現場刀閘狀態等信號，傳給“一鍵順控”主機，作為“一鍵順控”操作票的雙確認條件。 在站內增加一套“一鍵順控”操作系統，使本站一次設備具備“一鍵順控”操作功能，此“一鍵順控”系統與新系統并列運行，互不干擾。

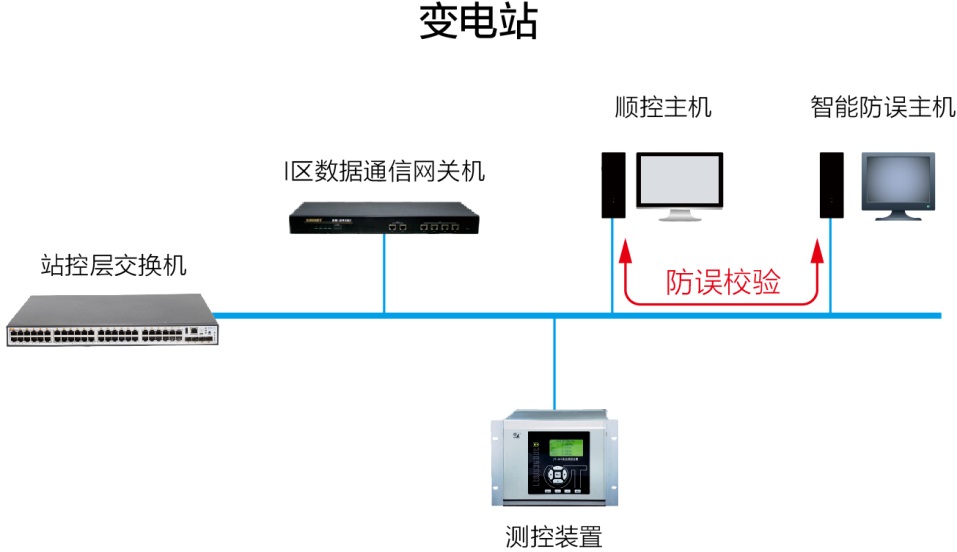

順控主機負責“一鍵順控”操作票的存儲和管理，實時接收和執行本地下發的“一鍵順控”指令，完成生成任務、模擬預演、指令執行、防誤校核及操作記錄等事項，并上送執行結果。 模擬預演和指令執行采用內置防誤機制校核原則，防誤校核并行進行，校驗通過方可繼續執行，防止發生誤操作。 若校核不通過則終止操作，并提示詳細錯誤信息。
現場實施前勘察現場，確認順控屏柜和刀閘微動開關安裝位置。

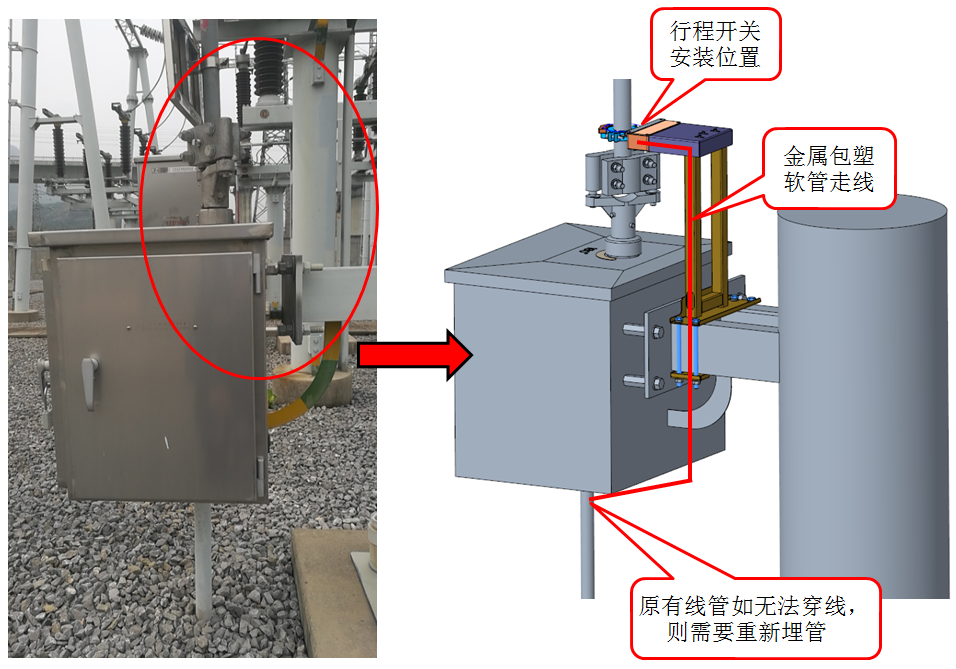

1）刀閘微動開關安裝圖：

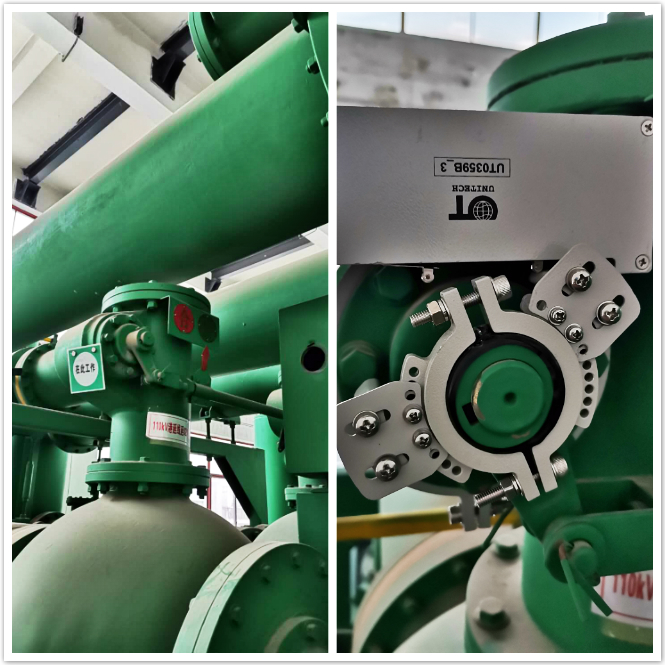

△ GIS站刀閘微動開關（刀閘雙確認）安裝示意圖

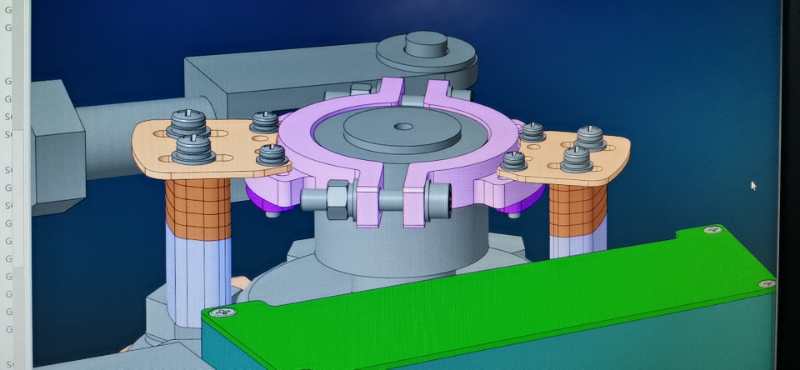

2）非GIS站刀閘微動開關傳感器實施圖：

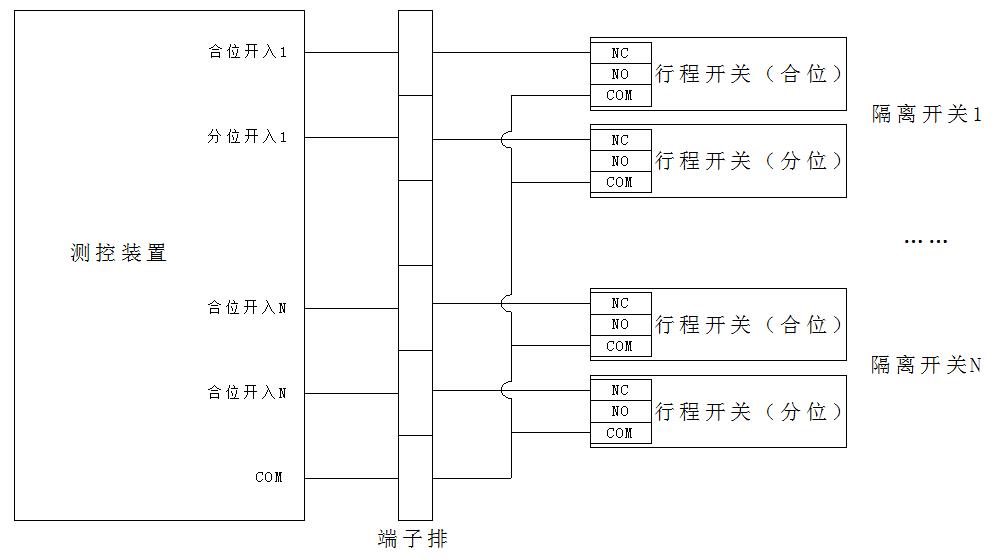

3）測控裝置接線圖：
設備一次停電后確認刀閘微動開關（刀閘位置雙確認）、遙信、遙控回路及其他輔助條件是否正常。 根據順控主機倒閘操作票的操作順序（運行轉熱備、熱備轉運行、熱備轉冷備、冷備轉熱備）按間隔進行順控操作，此操作均由順控主機發命令實際操作一次設備，確認一次設備實際執行到位，邏輯和信號正確后，本間隔順控操作完成，按此要求依次進行其它間隔順控調試。
通過智能變電站“一鍵順控”改造，實現了從傳統人工操作到自動化、智能化轉變，減少人工操作項目、降低操作時間，為發展智能電網，減員增效提供了技術支持，進一步提升了電網本質安全水平和供電可靠性。
